3709
专利技术，适用高精度高平稳运动控制八种不同安装规格可选
保持力矩可达0.14N-m
常用标准电机参数，更多选择请访问英文官网
|
型号 |
NEMA |
步距角 |
极性 |
机身长度 |
额定电流 (A) |
保持力矩 oz-in (Nm) |
电阻 （欧姆） |
转动惯量 oz-in2 |
整机重量 lbs |
引线数量 |
|
3709Z-14 |
14 |
0.9° |
双极 |
0.55(14.0) |
0.25 |
4.0(0.03) |
15.40 |
0.02 |
0.12 |
4 |
|
3709Z-12 |
14 |
0.9° |
双极 |
0.55(14.0) |
0.30 |
4.0(0.03) |
15.40 |
0.02 |
0.12 |
4 |
|
3709Y-51 |
14 |
0.9° |
双极 |
0.59(15.0) |
0.60 |
6.0(0.04) |
4.00 |
0.02 |
0.16 |
4 |
|
3709X-15 |
14 |
0.9° |
双极 |
0.61(15.5) |
0.30 |
6.0(0.04) |
15.10 |
0.04 |
0.18 |
4 |
|
3709X-51 |
14 |
0.9° |
双极 |
0.61(15.5) |
0.60 |
6.0(0.04) |
5.00 |
0.04 |
0.18 |
4 |
|
3709V-03 |
14 |
0.9° |
双极 |
0.82(20.8) |
1.20 |
16.0(0.11) |
3.00 |
0.07 |
0.27 |
4 |
|
3709V-18 |
14 |
0.9° |
双极 |
0.82(20.8) |
0.60 |
16.0(0.11) |
10.00 |
0.07 |
0.27 |
4 |
|
3709V-06 |
14 |
0.9° |
双极 |
0.82(20.8) |
0.80 |
16.0(0.11) |
7.00 |
0.07 |
0.27 |
4 |
|
3709R-09 |
14 |
0.9° |
双极 |
1.19(30.2) |
0.80 |
22.0(0.15) |
5.80 |
0.11 |
0.41 |
4 |
|
3709R-10 |
14 |
0.9° |
双极 |
1.19(30.2) |
1.00 |
22.0(0.15) |
3.00 |
0.11 |
0.41 |
4 |

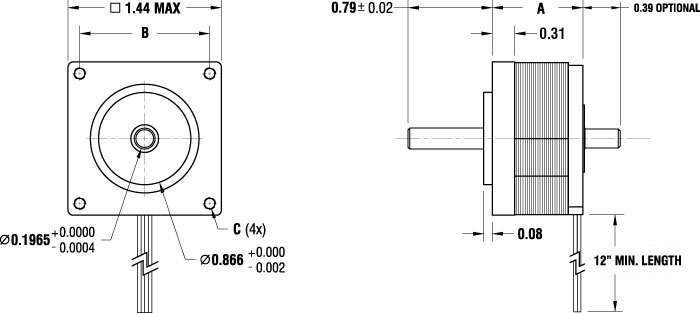

电机外形尺寸（单位：英寸）
安装样式
|
样式 |
NEMA |
尺寸B |
尺寸C |
|
1 |
14 |
1.22“ |
#4-40 UNC |
|
2 |
14 |
1.22“ |
M3 X 0.5 |
|
3 |
14 |
1.22“ |
0.130” 通孔 |
|
4 |
14 |
1.14“ |
#4-40 UNC |
|
5 |
14 |
1.14“ |
M3 X 0.5 |
|
样式 |
NEMA |
尺寸C |
|
6 |
17 |
M3 X 0.5 |
|
7 |
17 |
0.13” 通孔 |
|
8 |
17 |
#4-40 UNC |
